恒溫恒濕試驗箱

咨詢熱線：18322499311

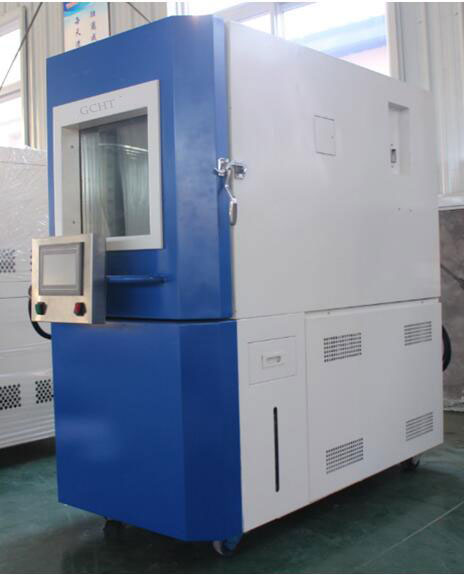

恒溫恒濕試驗箱(圖1)

　　1、產品介紹設備主要功能及優勢：

1.1產品概況
    恒溫恒濕試驗箱可用于確定電子產品、組件、材料等在高濕、低濕、恒定濕熱、溫度循環變化、濕度表面產生凝露的濕熱等條件下使用和儲存的適應性。
    恒溫恒濕試驗箱采用日前較合理的結構和穩定可靠的控制方式，使其具有外型美觀，操作簡便，安全、濕濕度控制精度高，是做好低濕試驗、恒溫恒濕試驗、交變濕熱驗的理想設備。
1.2    產品優勢和技術特點
1.2.1、利用多路、環保節能（低噪音）的機械壓縮制冷系統。
   該設備所有的材料、零件、部件、原料等無論是國產或進口均采用環保產品；根據機械壓縮制冷特性，采用雙級多路主旁路系統，多路主路、旁路可根據不同的工作狀況自適應選擇啟用，整個控制由智能控制系統根據工況實現自動實現，改變了傳統的用溫控器控制加熱器抵消制冷量的方式去控制冷量。從而達到節能的效果，不僅能耗只占同類產品的80%。也減輕了制冷壓空機的運行負載，減少設備的振動及噪音，提調控制精度。為更好達到節能的效果，同時采用變頻技術，使制冷壓縮機的制冷輸出適應試驗室各種不同溫度變化速率要求，同時控制使用損耗功率達到節能效果。在整個結構以及機械工作過程中的不同地方使用吸音、消音方式減少整個設備噪音。
1.2.2、自主開發的多路、多級節流系統（制冷系統）。
   恒溫恒濕試驗箱的制冷系統根據系統不同工況設計不同的毛細主路、旁路、通過智通控制系統根據工況自動控制，自動調節的毛細管節流系統，保證流量大小可調，達到了溫度變化的目的，而且溫度場變化均勻，溫度波動極小。
1.2.3、應用寬帶壓迫平衡調溫系統，通過快速收斂的PID自適應算法實現溫度的快速控制。
   運用溫度調和室，靜壓腔再加上離心風葉的強迫式風管系統，保證冷熱充分的交換并均勻的通過頂部孔板均勻送風傳送到工作室（實驗區域）的每個空間，達到溫度的均勻性；為實現溫度的快速收斂，我公司與韓國三元公司合作開發了專用的、適用于本公司的PID自適應算法，該控制方式在控制過程中根據溫度情況不斷修正控制，達到收劍快，溫度過沖小，穩定性高的控制目的。
1.2.4、實現遠程可視化控制。
    恒溫恒濕試驗箱配置人機管理界面，觸模式自動化控制系統，實現自動控制；同時通過RS485通訊界面實現與遠程計算機的連接，實現網絡管理，遠程監控。整個系統通過圖形化界面，控制管理簡單快速，故障自動提示，圖形化提示故障節能并提出解決方法，指導用戶快速排障。

設備主要功能：

恒溫恒濕試驗箱適用于航空航天產品、信息電子儀器儀表、材料、電工、車輛、金屬、電子產品、各種電子元?dú)饧诟叩蜏鼗驖駸岘h(huán)境下、檢驗其各性能項指標.及質量管理之用

可程序恒溫恒濕實驗機性能指標及各系統組成

型號	GC-HH-1000G
試樣限制	恒溫恒濕試驗箱禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存
容積、重量和尺寸
標稱內容積		1000 L
內箱有效尺寸		1000×1000×1000（mm） W×H×D
外形空間		約1500×1870×1500（mm） W×H×D
重量		約500㎏
功率、電流和供電電源
*功率		約13KW
*電流		約22A
供電條件和電源		AC380V三相四線制+保護接地N；電壓允許波動范圍10%；頻率允許波動范圍50±0.5ＨZ；TN-S方式供電或TT方式供電保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本，設備使用箱內放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源；
性能指標
使用環境條件	環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下測得的數值。
溫濕度范圍	溫度范圍：-70～+150℃ 濕度范圍：20～98%RH（如圖）
控制精度	溫度分辨率：0.01℃ 濕度分辨率：0.1%RH 溫度偏差： ±1.5℃ 濕度偏差： ±2%RH 溫度均勻度：≤2℃ 濕度均勻度：≤3%RH 溫度波動度：±0.5℃ 濕度波動度：± 2%RH
升降溫速率	+25℃ →+150℃≤35 min +25℃ →-70℃ ≤80 min
注：每立方米負載不大于35kg/m3鋼的熱容量，濕熱試驗時無有源熱負載
注：以上性能指標是在環境溫度為+25℃、相對濕度≤85％、無試樣條件下測得的數值。
執行標準及試驗滿足條件	1、 GB/T2423.22－2002 試驗N 溫度變化試驗方法 2、GB/T2423.3-93(IEC68-2-3) 試驗Ca:恒定濕熱試驗方法 3、GB/T2423.4-93(IEC68-2-30) 試驗Db:交變濕熱試驗方法 4、GJB150.3－86 高溫試驗方法 5、GJB150.4－86 低溫試驗方法 6、GJB150.9-93 濕熱試驗方法 7、 GB2423.1-2008/IEC6008-2-1-2007電工電子產品環境試驗第2部分：試驗方法試驗A：低溫 8、GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法試驗B：高溫 9、G/BT 2423.4-2008/IEC6008-2-30:2005交變濕熱方法 10、GB/T5170.18-2005電工電子產品環境試驗設備基本參數檢定方法溫度/濕度組合循環試驗設備 11、GB/T10586-2006濕熱試驗箱技術條件 12、GB/T 10589-2008 低溫試驗箱技術條件
檢驗	整機試驗室：工廠具有整機恒溫試驗室，箱體在不同環境溫度下進行測試。
結構特征
箱體結構	內箱材質：304#不銹鋼 1.2mm厚外箱材質：304#不銹鋼 1.0mm厚或（冷軋鋼板1.2mm厚烤漆處理，可選）保溫材質：聚氨酯發泡膠 100mm厚控制箱和測試箱為整體式
空氣調節通道	內置空氣間、循環風道及不銹鋼循環風機，通過頂部背葉窗及散流器，風均勻的從頂部吹出，將調和室中調和好的溫度、濕度散發到測試空間，從而達到均勻的控制溫濕度的目的
箱門	單開門防爆把手防凝露電熱裝置真空自動除霧透明視窗視窗照明燈
引線測試孔	50mm的測試孔，可兩側開孔，并附上相應保溫隔熱配件及專用的密封軟塞
觀察窗	1、試驗室大門上設有1塊；視窗可視范圍：W300*H450mm的導電膜防爆防霧防霜鋼化玻璃觀察窗 2、同時具備導電膜防爆、防霧、防霜鋼化玻璃觀察窗，特殊定制。
控制面板	TEMI880型液晶觸摸式可編程控制器照明燈開關、總電源開關、RS-232通訊界面
機械室	制冷機組、排風機、排水裝置、可調背葉窗、水蒸氣出口
測試物料架	采用304#不銹鋼沖孔折彎成網狀，使用方便，物料架間間距可調節，標準配置兩塊
配電控制柜	總電源斷路器、控制器、配電板、散熱風機、超溫保護器
加熱系統	采用鱗片散熱式加熱管 P.I.D控制加熱從而達到溫度平衡
加濕除濕系統	采用外加濕方式，壓縮機啟動除濕，P.I.D控制加濕量達到所需要的濕度
補水系統	自制PVC加大水箱，水泵提升自動供水，循環過濾回收
制冷系統
制冷原理
制冷方式	為了保證試驗室降溫速率和*溫度的要求，本試驗室采用一套二元復式制冷系統，復迭式系統包括一個高溫級制冷循環和一個低溫級制冷循環，熱量交換通過蒸發冷凝器實現
制冷壓縮機	采用歐洲進口法國泰康全封閉式壓縮機
冷卻方式	風冷式鱗片式冷凝器，循環風機散熱
蒸發器	翅片管式換熱器
蒸發冷凝器	采用高溫銅釬焊的版式換熱器，具有表面積小，自身能量損失小，換熱效率高
節流裝置	熱力膨脹閥、毛細管
全進口制冷配件
油分離器	將壓縮機排出的高溫高壓制冷劑氣體混有的冷凍油滴分離下來，并返回到壓縮機曲軌腔供壓縮機潤滑和降溫用
干燥過濾器	吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發 生冰堵和臟堵
制冷劑	采用環保制冷劑R404A/R23作為本制冷系統的制冷介質
電氣控制系統
控制器	控制器,分別控制溫度及濕度液晶顯示觸摸屏控制器TEMI880
程序容量及控制功能	可使用的程序量:*120組,1個程序可由1~99段次組合而成可使用的記憶容量: 1200段，可重復執行命令:每一個命令可達999次，程序斜率設定可由時間軸來設定，程序間可設定聯結使用，程序之制作采對談式操作簡單具有編輯,清除,插入等功能，4組時間信號輸出控制(可控制待測物ON/OFF動作) 具有9組PID參數設定，程序執行中具有跳段,保持功能，可顯示曲線,資料獲??；日期、時間調整功能；按鍵及畫面鎖定(LOCK)功能，可連接計算機使用
通訊	RS-232通訊界面，可做為監控及遙控系統、記錄試驗資料
運行方式	程序方式 / 定值方式
設定方式	中/英文界面、觸摸式輸入
設定范圍	*溫度范圍上下限5℃
顯示分辨率	溫度：0.01℃；濕度：0.1% ;時間： 1min;
斷電記憶功能	可設定斷電恢復模式為：熱起/冷起/停止
預約開機功能	可隨意設定開機時間，打開電源后時間到機臺自動運行
輸入	PT100型鉑電阻
曲線記錄功能	具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；*記錄時間為60天(當采樣周期為1.5min時)
軟件使用環境	IBM PC兼容機，PⅡ以上CPU，128M以上存儲器，簡體中文Windows2000或簡體中文 WindowsXP作業系統
循環風機	低噪音多翼離心風機
加熱器	進口鎳鉻合金電加熱器加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）
加濕器	進口鎳鉻合金電加熱器外加濕方式
控制方式	抗積分飽和PID，BTC平衡調溫控制方式(溫度試驗設備) BTHC平衡調溫調濕控制方式(溫濕度試驗設備)
濕熱系統供水（僅濕熱型）
供水方式	水泵提升
供水裝置	1、機臺配置小型軟水機過濾機組，只需連接自來水，自動生產噴淋需所需純凈水，有效防止水質中雜質附在樣品表面影響測試結果；供水壓力：0.1～0.4Mpa 2、PVC大水箱，在供水不方便時可用手動補水
供水水質要求	電阻率≧500Ω .;m
安全保護裝置
制冷系統	壓縮機過熱、過流、超壓，冷凝風機過熱
試驗箱	極限超溫，風機、電機過熱繼電器
加濕系統	加濕熱管干燒、供水異常、排水異常,缺水異常
電源	漏電保護，超載及短路保護
儲存環境要求	設備環境溫度應保持0℃～+35℃以內
安裝場地要求	試驗箱左右及后側壁板距離墻壁不得小于800mm，正面距離墻壁距不得小于1000mm設備運輸時，進入門口或通道、電梯等,是否能進入，以免影響貴司工程進度。
運輸方式	整機運輸
驗收標準及第三方檢定
1、驗收標準：技術指標按雙方簽訂之"技術協議書"B/T5170-1995標準規定的方法。 2、驗收方法：在需方現場進行正式驗收。 3、出廠前需方如需請第三方（由國家環境試驗設備質量檢測中心檢定并出具有效期的檢驗報告）參與驗收，其費用由需方承擔。若*次驗收不合格，經供方改進后再一次進行驗收時所產生費用由供方承擔。 4、客戶自行委托國家環境試驗設備質量檢測中心檢定。
